Газові котли Nibir

Nibir — класичний турбований (бездомодний) газовий котел із закритою камерою згоряння. Двоконтурний котел Nova Florida Nibir CTFS з вбудованим насосом, триходовим клапаном і розширювальним баком спеціально створений для опалення й гарячого водопостачання квартир і приміщень, площею 40 ÷ 195 м2.

Nibir
CTFS 9 | CTFS 11 | CTFS 13 | CTFS 15 | CTFS 18 | CTFS 24

Настінний газовий котел із двома роздільними теплообмінниками

  • Ультракомпактні габарити 70х40х25 см
  • Робота з датчиком кімнатної температури (NTC)
  • Первинний алюмінієвий теплообмінник
  • Вторинний пластинчастий теплообмінник ГВС із неіржавкої сталі
  • Ідеально підходить для невеликих систем із мінімальним напором води
  • Можливість вбудовувати в меблі та монтувати впритул до стін
  • Компактний насос із вбудованим автоматичним повітряним клапаном
  • Розширювальний бак місткістю 6 л
  • Можливість під'єднання датчика кімнатної температури
  • 2 датчики температури в контурі опалення та ще один у контурі ГВС
  • Вбудований автоматичний байпас
  • Система безпеки з сповіщенням про помилки та несправностей
  • Захист від гідроудару
  • Панель керування з дисплеєм дає змогу легко регулювати та контролювати температуру опалення, ГВС і режим роботи котла, а також переглядати коди блокувань котла
  • Функції захисту від тактування, розморожування, блокування насоса та 3-ходового клапана, а також функції постциркуляції, поствентиляції та тестового режиму «трубочист»
  • Пило- вологозахищена плата керування
  • Клас ефективності згідно з 92/42/CEE ★★★

Основні параметри

NIBIR CTFS 9 Природний газ CNEXX3CA09 9,3 400×700×250 25,1
NIBIR CTFS 11 Природний газ CNEXX3CA11 11,1 400×700×250 25,2
NIBIR CTFS 13 Природний газ CNEXX3CA13 13,0 400×700×250 25,3
NIBIR CTFS 15 Природний газ CNEXX3CA15 15,1 400×700×250 25,4
NIBIR CTFS 18 Природний газ CNEXX3CA18 18,6 400×700×250 25,5

Технічні характеристики газових котлів Nibir

Nibir   CTFS 9 CTFS 11 CTFS 13 CTFS 15 CTFS 18
Категорія апарата   II2H3+ II2H3+ II2НЗ+ II2НЗ+ II2НЗ+
Кількість форсунок   11 11 11 11 11
Номінальна теплова потужність кВт 10,4 12,3 14,2  16,4  19,9
Мінімальна теплова потужність у режимі опалення кВт 6,9 6,9 6,9  6,9 6,9
Максимальна продуктивність кВт 9,3 11,1 13,0 15,1 18,6
Мінімальна теплопродуктивність кВт 5,9 5,9 5,9 5,9 5,9
Мінімальний робочий тиск у контурі опалення бар 0,5 0,5 0,5 0,5 0,5
Максимальний робочий тиск у контурі опалення бар 3,0 3,0 3,0 3,0 3,0
Споживана потужність ГВС кВт 20,0 20,0 20,0 20,0 20,0
Мінімальна корисна потужність опалення ГВС кВт 7,0 7,0 7,0 7,0 7,0
Мінімальний робочий тиск у контурі ГВС бар 0,5 0,5 0,5 0,5 0,5
Максимальний робочий тиск у контурі бар 6,0 6,0 6,0 6,0 6,0
Витрата ГВС (Δt=25K) л/хв 11,4 11,4 11,4 11,4 11,4
Витрата ГВС (Δt=30K) л/хв 9,5 9,5 9,5 9,5 9,5
Занурення тепла через корпус за максимального навантаження % 1,59 1,46 1,46 1,37 1,55
Масова витрата димових газів за максимального навантаження г/сек 11,5 11,5 11,5 11,5 11,5
ККД за номінальної теплової потужності за максимального навантаження % 89,2 90,2 91,2 91,8 93,2
Електроживлення В/Гц 230/50 230/50 230/50 230/50 230/50
Мережевий плавкий запобіжник А 3,15 3,15 3,15 3,15 3,15
Максимальна еластичність Вт 102 102 102 102 102
Максимальна елактpiчeckaя потужність насоса Вт 66 66 66 66 66
Клас електрозахисту IP X4D X4D X4D X4D X4D
Витрата метану за макс. споживаної потужності
в режимі опалення (15 °C — 1013 мбар)
м3/год 1,10 1,30 1,50 1,74 2,12
Споживання бутану за макс. споживаної потужності в режимі опалення кг/год 0,82 0,97 1,12 1,29 1,58
Споживання пропану за макс. споживаної потужності в режимі опалення кг/год 0,81 0,96 1,10 1,27 1,55
Максимальна температура в режимі опалення °C 83 83 83 83 83
Максимальна температура в режимі ГВС °C 62 62 62 62 62
Місткість розширювального бака л 6 6 6 6 6
Максимальна місткість системи опалення л 100 100 100 100 100
Діаметр підданого/зворотного трубопроводу в контурі опалення дюйм G 3/4
Діаметр входу/виходу трубопроводу ГВС дюйм G 1/2
Діаметр газового з'єднання дюйм G 1/2
Довжина х висота х глибина мм 400x700x250
Вага котла нетто кг 25,1 25,2 25,3  25,4  25,5



Габарити та розташування з'єднань газового котла Nibir

Габариты и расположение соединений газового котла Nibir

M Регулярна лінія системи опалення (3/4''), C Вихід гарячої води (1/2"), G Вхід газу (1/2'), F Подавання холодної води (1/2''), R Повернення із системи опалення (3/4'')

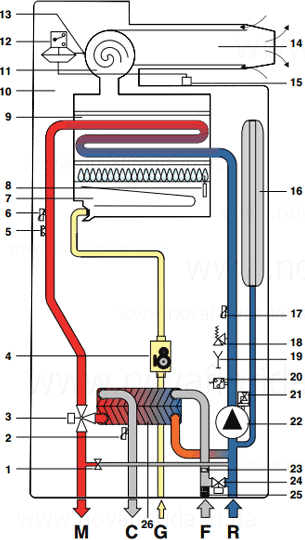

Гідравлічна схема газового котла Nibir

  1. Автоматичний By-pass
  2. Температурний датчик води контуру ГВС
  3. 3-ходовий клапан з електроприводом
  4. Модулювальний газовий клапан
  5. Запобіжний термостат лінії подавання контуру
    опалення
  6. Датчик температури підіймальну лінію
  7. Пальник
  8. Електрод розпалювання/визначення полум'я
  9. Монотермічний теплообмінник
  10. Герметична камера згоряння
  11. Витяжний вентилятор
  12. Реле безпеки тиску димових газів
  13. Пробовідбірник тиску в герметичній камері згоряння
  14. Трубопровід повітрозабору та димовідведення
  15. Пробовідбірник тиску в герметичній камері згоряння
  16. Розширений бак
  17. Датчик температури поворотної лінії
  18. Запобіжний клапан 3 бари
  19. Зливний кран
  20. Реле мінімального тиску
  21. Повітровідвідник
  22. Насос
  23. обмежувач протоку гарячої води на 8 л/хв
  24. Кран заповнення
  25. Реле протоку з фільтром холодної води
  26. Вторинний пластинчастий теплообмінник

M Відповідна лінія системи опалення
C Вихід ГВС
G Вхід газу
F Подавання холодної води
R Повернення із системи опалення

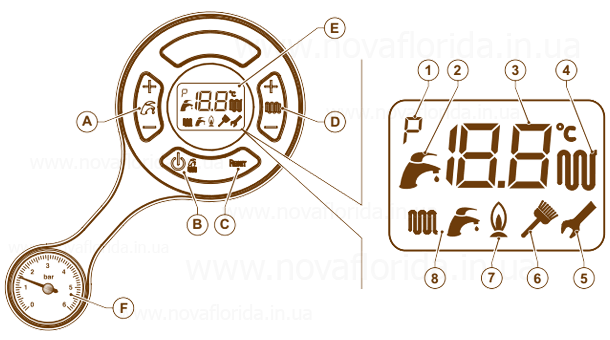

Панель керування газового котла Nibir

A. Регулювання температури гарячої води (+/- ГВС).
B. Вибір режиму роботи котла та підтвердження нового значення.
C. Розблокування та повернення на стартову сторінку в режимі програмування параметрів.
D. Регулювання температури в контурі опалення та зміна параметрів програмування (+/- ОТВЛЕННЯ).
E. РК-дисплей.
F. Манометр контуру опалення.

  1. Індикатор параметрів
  2. Індикатор контуру ГВС
  3. Буквенно-цифровий індикатор
  4. Індикатор контуру опалення
  5. Індикатор зміни параметрів
  6. Індикатор функції тестування «трубочист» (тільки для монтажника)
  7. Індикатор наявності полум'я
  8. Індикатор стану котла



Основні
ВиробникNova Florida
Країна виробникІталія
Потужність номінальна20 кВт
Вид пальногоГазоподібний
Витратуа газового палива2.08 куб.м/год
Коефіцієнт корисної дії91.2 %
Призначення котлаДвуконтурний
Спосіб установкиНастінний
Тип топкиЗакрита
Матеріал теплообмінникаМідь
Кількість теплообмінників2 шт.
Спосіб відведення відпрацьованих газівТурбо
Мінімальна температура димових газів35 град.
Максимальна температура димових газів78 град.
КолірБілий
Вага25.5 кг
СтанНовий
Опалення
Мінімальна температура в режимі опалення35 град.
Максимальна температура в режимі опалення78 град.
Об'єм розширювального бака7 л
Гаряче водопостачання
Продуктивність гарячої води9.5 л/хв
Мінімальний тиск в режимі ГВП0.5 бар
Максимальний тиск в режимі ГВП6 бар
Мінімальна температура в режимі ГВП35 град.
Максимальна температура в режимі ГВП57 град.
Мінімальний протік ГВП3 літр/хв
Електричні параметри
Споживана потужність102 Вт
Клас захисту корпусів електронного устаткуванняIPX4D
Габаритні і приєднувальні розміри
Висота700 мм
Ширина400 мм
Глибина250 мм
Користувальницькі характеристики
Напруга мережі230/50
