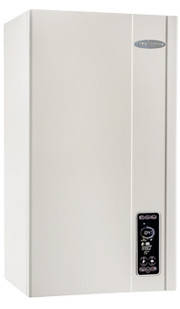

Газові котли Orion CTFS
Двоконтурний газовий котів з проточним нагрівом гарячої води
ORION CTFS 24 | CTFS 28 | CTFS 32
Двоконтурний газовий котел з вбудованою системою керування двома температурними зонами і сонячними колакторами.
- Основний мідний теплообмінник
- Вторинний теплообмінник гарячого водопостачання на 26 пластин
- 3-хшвидкісний насос з вбудованим автоматичним повітряним клапаном
- Інтегровальна гідравлічна група включає 3-ходовий клапан, автоматичний байпас, клапан безпеки, датчик тиску, кран підпилки і з'єднання розширеного бака
- Електронна плата керування з функціями модуля і контролю безпечної роботи
- Еквітермічне регулювання за допомогою датчика температури зовнішнього повітря
- Керування високо- і низькотемпературними зонами опалення за допомогою плати розширення (опція)
- Багатофункціональне реле для зональних клапанів, керування системою сонячних променів
Колекторів або дистанційного керування котла - Рівень комфортності ГВС: ✔
- Автоматична і ручна підпилки котла
- Клас ефективності, згідно 92/42/CE: he
До комплекту включено
- комплект біконичних кранів газ/вода
- Основний набір з' єднань
- шаблон монтажу
- комплект повітряних заглушок
Загальні параметри
| Модель | Артикул | Сила, кВт |
КПД при номінальній звантажено, % |
Вага нетто, кг |
|
| ORION CTFS 24 | метан | 02CA24 | |||
| пропан | 03CA24 | ||||
| ORION CTFS 28 | метан | 02CA28 | |||
| пропан | 03CA28 | ||||
| ORION CTFS 32 | метан | 02CA32 | 30,8 | 93,4 | 39,5 |
| пропан | 03CA32 |
Технічні характеристики
| Orion | CTFS 24 | CTFS 28 | CTFS 32 | |
| Категорія апарата | II2H3+ | II2H3+ | II2H3+ | |
| Кількість форсунок | 15 | |||
| Номінальна теплова потужність | кВт | 33,0 | ||
| Мінімальна теплова потужність в Режим опалення | кВт | 16,0 | ||
| Номінальна корисна потужність | кВт | 30,8 | ||
| Мінімальна корисна потужність у Режим опалення | кВт | 14,3 | ||
| КПД при Р номін. | % | 93,4 | ||
| КПД при 30% завантаження | % | 91,0 | ||
| Нумерація енергоефективності згідно 92/42 СЕЕЕ | ★★★ | |||
| Зміст 02 при Р макс. (метан) | % | 7,5 | ||
| Зміст 02 при Мін (метан) | % | 3,1 | ||
| Потері в Задушливе димом полум’я | % | 5,23 | ||
| ΔТ димові гази при Р номін. | °С | 105 | ||
| Потери на Шкірки (котел всередині приміщення) | % | 1,37 | ||
| Масовий продукт димових газів (метан G20) | г/с | 17,8 | ||
| Розхід при номінальній потужності: метан (G20) | куб.м/ч | 3,49 | ||
| бутан (G30) | кг/ч | 2,60 | ||
| пропан (G31) | кг/ч | 2,56 | ||
| Швидкодія гарячої води ГВС ↓Т 30 градусів | мил/мін | 15,1 | ||
| Мінімальна вартість контури ГВС | мил/мін | 3,0 | ||
| Тиск ГВС мін-макс | бар | 0,5-6,0 | ||
| Максимальна температура в контури ГВС | °С | 62 | ||
| Мінімальна температура в контури ГВС | °С | 35 | ||
| Розширюювальний бак | л | 7 | ||
| Тиск у контур огрівання, мін-макс | бар | 0,5-3 | ||
| Максимальна температура в Показувати контур огрівання? | °С | 83 | ||
| Мінімальна температура в Показувати контур огрівання? | °С | 35 | ||
| Тиск газу в Сальник при номінальній потужності метан (G20) | мбар | 11,1 | ||
| Тиск газу в Булке при номінальній потужності, бутан (G30) | мбар | 28,7 | ||
| Тиск газу в Слабка при номінальній потужності, пропан (G31) | мбар | |||
| Діаметр підземного/ зворотного трубопроводу в Показувати контур огрівання? | дюйм | G¾ | ||
| Діаметр входу/ виходу трубопроводу | дюйм | G½ | ||
| Діаметр газового з’ єднання | дюйм | G½ | ||
| Діаметр димару | мм | - | ||
| Діаметр коаксіального димовідводу | мм | 100/60 | ||
| Діаметр нарізного димовідвода-віддухозабору | мм | 80/80 | ||
| Напруження / Частота електричного струму | В/Гц | 230/50 | ||
| Потребована електрична потужність | Вт | 134 | ||
| Сила Насоса | Вт | 69 | ||
| Плавничий запобіжник енергопостачання | А | 2 | ||
| Клас електрозахисти | IPX5D | IPX5D | IPX5D | |
| Довжина х висота х глибина | мм | 420×750×315 | 420×750×315 | 420×750×315 |
| Вага котла нетто | кг | 39,5 |
Габарити і адреса з’ єднань газового котла Orion CTFS
G — подача газа (½"), M — Подача води в Система опалення (3 /4) C - Вихід ГВС (1⁄2), F — Подавання холодної води (1⁄2), R — Повернення з Система опалення (3 /4).
| Електричні параметри | |
|---|---|
| Споживана потужність | 134 Вт |
| Клас захисту корпусів електронного устаткування | IPX4D |
| Основні | |
| Вага | 36 кг |
| Виробник | Nova Florida |
| Країна виробник | Італія |
| Коефіцієнт корисної дії | 93.4 % |
| Вид пального | Газоподібний |
| Тип топки | Закрита |
| Витратуа газового палива | 3.49 куб.м/год |
| Мінімальна температура димових газів | 35 град. |
| Максимальна температура димових газів | 78 град. |
| Потужність номінальна | 33 кВт |
| Призначення котла | Двуконтурний |
| Спосіб установки | Настінний |
| Матеріал теплообмінника | Мідь |
| Кількість теплообмінників | 2 шт. |
| Спосіб відведення відпрацьованих газів | Турбо |
| Колір | Білий |
| Стан | Новий |
| Габаритні і приєднувальні розміри | |
| Висота | 750 мм |
| Ширина | 420 мм |
| Глибина | 315 мм |
| Вхід в систему опалення | 3/4" |
| Повернення з системи опалення | 3/4" |
| Вхід контуру ГВП | 1/2" |
| Вихід контуру ГВП | 1/2" |
| Підключення газу | 1/2" |
| Опалення | |
| Мінімальна температура в режимі опалення | 35 град. |
| Максимальна температура в режимі опалення | 78 град. |
| Об'єм розширювального бака | 7 л |
| Гаряче водопостачання | |
| Мінімальний тиск в режимі ГВП | 0.5 бар |
| Максимальний тиск в режимі ГВП | 6 бар |
| Мінімальна температура в режимі ГВП | 35 град. |
| Максимальна температура в режимі ГВП | 57 град. |
| Мінімальний протік ГВП | 3 літр/хв |
| Продуктивність гарячої води | 15.1 л/хв |
| Користувальницькі характеристики | |
| Напруга мережі | 230/50 |
