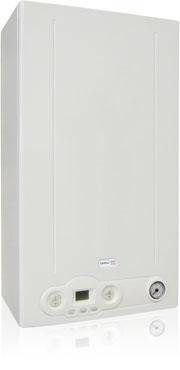

Nova Florida котів газовий Delfis CTN 24 AF Bitermica, фото 2
Nova Florida котів газовий Delfis CTN 24 AF Bitermica, фото 2
Nova Florida котів газовий Delfis CTN 24 AF Bitermica, фото 2
Опис
Характеристики
Інформація для замовлення

Газові котли Delfis Bitermica

Delfis Bitermica - нове покоління компактних котлів Nova Florida з Величезні можливості. Простота керування, зменшений споживання газу і Електрики, бездоганне поєднання технічних і естетичні характеристики. Особливими особливостями котлів Delfis є компактність, мала вага і Це виняткова енергоефективність.

Delfis Bitermica

CTFS 13 AF | CTFS 18 AF | CTFS 24 AF

CTN 13 AF | CTN 18 AF | CTN 24 AF

Настінний газовий котел потужністю 13, 18 або 24 кВт с проточним теплообмінником в Рецензійні зміни з Відкритий фотоапарат згорання і Природна тяга (модель CTN) або з герметично згорання з Примушувати тягу (модель CTFS)

  • В Серійне виконання котел призначено для роботи на Метан або жижений газ
  • Компактні розміри, ширина х висота х глубина: 400×700×250 мм (!)
  • 11-ти дорожня пальник з нержавіючої сталі
  • Високоефективний двоконтурний п’ятитрубний мідний теплообмінник
  • Камера згорання з Латка сталі і Формування керамічних панелей
  • Електронна плата з Три датчики полум' я полум' я (подача і подача) Повернення обрису і контура ГВС) и іонізаційний контроль полум'я з за допомогою монелектора
  • ЖК-інтерфейс для візуалізації температури подачі на Колір тла огрівання і Температура ГВС на вихід, коди неточності, для вибору температури контура опалення і ГВС, а також режим роботи
  • Функція оптимізації частоти циклів "старт-стоп", захисту від замерзання, антиблокування насосу, пост-циркуляції насосу; режим тестування (« Струбочист»)
  • Насосний вузол, що включає в себе реле тиску води, запобіжний клапан на 3 бар, вузол заповнення системи опалення і Сливний кран
  • Степінь електроізоляції ІРХ4D
  • Клас енергоефективності згідно 92/42 СEE:
    Delfis Bitermica CTN ★★
    Delfis Bitermica CTFS ✔

Загальні параметри

Модель   Артикул Сила,
кВт
КПД при номінальній
звантажено, %
Вага нетто,
кг
Delfis Bitermica CTN 13 Природний газ -   87,4 22,5
Зниження газу -
Delfis Bitermica CTFS 13 Природний газ -   87,7 25,0
Зниження газу -
Delfis Bitermica CTN 18 Природний газ -   89,2 22,5
Зниження газу -
Delfis Bitermica CTFS 18 Природний газ -   90,4 25,0
Зниження газу -
Delfis Bitermica CTN 24 Природний газ - 10,5 ÷ 24,5 90,1 22,5
Зниження газу -
Delfis Bitermica CTFS 24 Природний газ - 11,0 ÷ 25,5 93,1 25,0



Технічні характеристики газових котлів Delfis Bitermica

Delfis Bitermica   CTFS13AF CTN13AF CTFS18AF CTN18AF CTFS24AF CTN24AF
Категорія апарата   II2H3+
Кількість форсунок   11
Номінальна теплова потужність кВт 12,5 12,0 18,1 17,6 25,5 24,5
Мінімальна теплова потужність в режимі опалення кВт 11,5   12,5   12,5 12,0
Номінальна корисна потужність кВт     17,8   23,7 22,1
Мінімальна корисна потужність у режимі опалення кВт     11,0   11,0 10,5
КПД при Р номін. % 87,7 87,4 92,8   93,1 90,1
КПД при 30% навантаження % 90,5   90,4   90,5 89,2
Нумерація енергоефективності згідно 92/42 Се   ★★★ ★★ ★★★ ★★ ★★★ ★★
Зміст 02 при Р макс. (метан) % 7,2   7,2   7,2 5,7
Зміст 02 при Р хв. (метан) % 3,0 3,0 3,0 3,0 3,0 3,0
Втрати в димарі під час тяжкої горілки % 10,26 8,15 5,89   5,89 5,98
Смертоносні гази при Р номін. °С 87 62 110   110 83
Втрати на шкірі (котел всередині приміщення) % 2,04 4,45 1,01   1,01 3,92
Масовий продукт димових газів (метан G20) г/с 15,21 14,98 14,2   14,2 16,7
Розхід при номінальній потужності: метан (G20) куб.м/ч 1,32 1,27 2,67   2,70 2,59
бутан (G30) кг/ч 0,99 0,95 1,98   2,01 1,93
пропан (G31) кг/ч 0,97 0,93 1,96   1,98 1,90
Швидкодія гарячої води ГВС - ◆Т 30 °С мил/мін 11,1 10,3 10,8 12,5 12,1 13,3
Мінімальний витрати на контур ГВС мил/мін 3 3 3 3 3 3
Тиск ГВС мін.- макс. бар     0,5÷8,0   0,5÷8,0 0,5÷8,0
Максимальна температура у контурі ГВС °С     27   57 57
Мінімальна температура у контурі ГВС °С     35   35 35
Розширюювальний бак л 7 7 7 7 7 7
Максимальна місткість системи опалення л 100 100 100 100 100 100
Тиск на контурі опалення, наземні міни. бар 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0
Максимальна температура у контурі опалення °С 83 83 83 83 83 83
Мінімальна температура в контурі опалення °С 35 35 35 35 35 35
Максимальний тиск газу у горлі, метан (G20) мбар 11,9 12,4 11,9 12,4 11,9 12,4
Мінімальний тиск газу в горлі метан (G20) мбар 3,0 3,2 3,0 3,2 3,0 3,2
Максимальний тиск газу у горлі, бутан (G30) мбар 26,4 27,1 26,4 27,1 26,4 27,1
Мінімальний тиск газу в горлі, бутан (G30) мбар 6,8 7,2 6,8 7,2 6,8 7,2
Максимальний тиск газу у горлі, пропан (G31) мбар 33,9 35 33,9 35 33,9 35
Мінімальний тиск газу в горлі, пропан (G31) мбар 8,6 9,2 8,6 9,2 8,6 9,2
Діаметр підземного/ зворотного трубопроводу у контурі опалення дюйм G 3/4
Діаметр входу/ виходу трубопроводу дюйм G 1/2
Діаметр газового з’ єднання дюйм G 1/2
Діаметр димару мм  -  130 - 130 - 130
Діаметр коаксіального димовідводу мм 100/60 - 100/60 - 100/60 -
Діаметр нарізного димовідвода-віддухозабору мм 80/80 - 80/80 - 80/80 -
Напруження / частота електричного струму В/Гц  230/50
Потребована електрична потужність Вт 98 69 98 69 98 69
Плавничий запобіжник енергопостачання А 2 2 2 2 2 2
Клас електрозахисти   IPX4D
Довжина х висоти глибина мм 400x700x250
Вага котла нетто кг 25,0 22,5 25,0 22,5 25,0 22,5



Габарити і адреса з’ єднань газового котла Delfis

G — подача газа (½"), M — Подача води в Система опалення, C - Вихід ГВС (1⁄2), F — Подавання холодної води (1⁄2), R — Повернення з Система опалення (3 /4).

Гідравтична схема газового котла Delfis CTN xx AF



  1. Датчик температури санітарної води
  2. Модульований газовий клапан
  3. Датчик температури опалення
  4. Форсунка пальника
  5. Пальник
  6. Електрод розпалює/визначається полум'я
  7. Занепокоєння
  8. Бітермічний теплообмінник
  9. Димоловець
  10. Термостат димових пар
  11. Розширений бачок
  12. Повітряна мережа
  13. Циркуляційний насос
  14. Річка тиску води
  15. Запобігальний клапан 3 бари
  16. Кран подпитки
  17. Обмежувач витрати 10 л/мін
  18. Вимерлість холодної води
  19. Фільтр « холодної води »
  20. Датчик температури повернення з системи опалення

Гідравтична схема газового котла Delfis CTFS xx AF

  1. Датчик температури санітарної води
  2. Модульований газовий клапан
  3. Датчик температури опалення
  4. Форсунка пальника
  5. Пальник
  6. Електрод розпалює/визначається полум'я
  7. Занепокоєння
  8. Бітермічний теплообмінник
  9. Закрита камера згорання
  10. Витяжка вентилятора
  11. Точка контролю тиску в димарі
  12. Застережливі релі тиску контура дидовода
  13. Акведук димовідведення і підводу повітря
  14. Точка контролю тиску контура димару
  15. Повітряна мережа
  16. Датчик температури повернення з системи опалення
  17. Розширений бачок
  18. Циркуляційний насос
  19. Кран подпитки
  20. Річка тиску води
  21. Запобігальний клапан 3 бари
  22. Обмежувач витрати 10 л/мін
  23. Вимерлість холодної води

Панель керування газовими котлами Delfis

  1. Регулятор температури ГВС від мінімальної 35 градусівC до максимальної 50 градусівC
  2. Запит даних і підтвердження параметрів
  3. Вибір режиму роботи котла. ЛІТО - ЗІМA - ВІДОПЛІННЯ - ДЕЖУРНИЙ РЕЖИМ
  4. Розблокування котла
  5. ЖК-дисплей
  6. Регулятор температури води контура опалення від 35 °C до 78 градусівC
  7. Манометр - показує тиск теплоносця в системі опалення.
Електричні параметри
Споживана потужність 69 Вт
Клас захисту корпусів електронного устаткування IPX4D
Основні
Вага22.5 кг
Виробник Nova Florida
Країна виробникІталія
Коефіцієнт корисної дії 90.1 %
Вид пальногоГазоподібний
Тип топки Відкрита
Витратуа газового палива2.7 куб.м/год
Мінімальна температура димових газів 35 град.
Максимальна температура димових газів 83 град.
Потужність номінальна 24.5 кВт
Призначення котла Двуконтурний
Спосіб установкиНастінний
Матеріал теплообмінника Мідь
Кількість теплообмінників1 шт.
Спосіб відведення відпрацьованих газів Димар
Колір Білий
СтанНовий
Габаритні і приєднувальні розміри
Висота700 мм
Ширина400 мм
Глибина250 мм
Вхід в систему опалення3/4"
Повернення з системи опалення3/4"
Вхід контуру ГВП1/2"
Вихід контуру ГВП1/2"
Опалення
Мінімальна температура в режимі опалення35 град.
Максимальна температура в режимі опалення83 град.
Об'єм розширювального бака 7 л
Гаряче водопостачання
Мінімальний тиск в режимі ГВП0.5 бар
Максимальний тиск в режимі ГВП6 бар
Мінімальна температура в режимі ГВП35 град.
Максимальна температура в режимі ГВП57 град.
Мінімальний протік ГВП 3 літр/хв
Продуктивність гарячої води10.3 л/хв
Користувальницькі характеристики
Напруга мережі230/50
