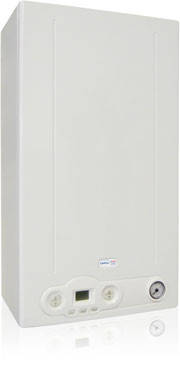

Газовий котел Nova Florida DELFIS CTN 24 AF Bitermica, фото 2
Опис
Характеристики
Інформація для замовлення

Газові котли Delfis Bitermica

Delfis Bitermica — нове покоління компактних котлів Nova Florida з величезними можливостями. Простота керування, зменшена витрата газу та електроенергії, бездоганне поєднання технічних і естетичних характеристик. Відмітними рисами котлів Delfis є компактність, мала вага та виняткова енергоефективність.

Delfis Bitermica

CTFS 13 AF | CTFS 18 AF | CTFS 24 AF

CTN 13 AF | CTN 18 AF | CTN 24 AF

Настінний газовий котел потужністю 13, 18 або 24 кВт з проточним теплообмінником у модифікаціях з відкритою камерою згоряння й природною тягою (модель CTN) або з герметичною камерою згоряння з примусовою тягою (модель CTFS)

  • В серійному виготовленню котел призначений для роботи на метане або зрідженому газі
  • Компактні розміри, ширина х висота х глубина: 400×700×250 мм (!)
  • 11- дорожній пальник з неіржавкої сталі
  • Високоефективний двоконтурний п'ятитрубний мідний теплообмінник
  • Камера згоряння з листової сталі та керамічних панелей
  • Електронна плата з безперервною модуляцією полум'я трьома датчиками (подавання та повернення опалювального контуру та контура ГВС) и іонізаційним контролем полум'я з допомогою моноелектрод
  • РК-інтерфейс для візуалізації температури подавання на контурі опалення та температури ГВС на виході, кодів неполадок, для вибору температури контуру опалення і ГВС, а також режиму роботи
  • Функція оптимізації частоти циклів «старт-стоп», захисту від замерзання, антиблокування насоса, постциркуляції насоса; режим тестування («трубочист»)
  • Насосний вузол, що містить у себе реле тиску води, запобіжний клапан на 3 бар, вузол заповнення системи опалення та зливний кран
  • Ступінь електроізоляції ІРХ4D
  • Клас енергоефективності згідно з 92/42 СEE:
    Delfis Bitermica CTN ★★
    Delfis Bitermica CTFS ★★★

Основні параметри

Модель   Артикул Потужність,
кВт
ККД за номінальної
навантаження, %
Вага нетто,
кг
Delfis Bitermica CTN 13 Природний газ -   87,4 22,5
Зріж. газ -
Delfis Bitermica CTFS 13 Природний газ -   87,7 25,0
Зріж. газ -
Delfis Bitermica CTN 18 Природний газ -   89,2 22,5
Зріж. газ -
Delfis Bitermica CTFS 18 Природний газ -   90,4 25,0
Зріж. газ -
Delfis Bitermica CTN 24 Природний газ - 10,5 ÷ 24,5 90,1 22,5
Зріж. газ -
Delfis Bitermica CTFS 24 Природний газ - 11,0 ÷ 25,5 93,1 25,0



Технічні характеристики газових котлів Delfis Bitermica

Delfis Bitermica   CTFS13AF CTN13AF CTFS18AF CTN18AF CTFS24AF CTN24AF
Категорія апарата   II2H3+
Кількість форсунок   11
Номінальна теплова потужність кВт 12,5 12,0 18,1 17,6 25,5 24,5
Мінімальна теплова потужність у режимі опалення кВт 11,5   12,5   12,5 12,0
Номінальна корисна потужність кВт     17,8   23,7 22,1
Мінімальна корисна потужність у режимі опалення кВт     11,0   11,0 10,5
ККД за Р номін. % 87,7 87,4 92,8   93,1 90,1
ККД за 30% навантаження % 90,5   90,4   90,5 89,2
Класифікація енергоефективності згідно з 92/42 СЕ   ★★★ ★★ ★★★ ★★ ★★★ ★★
Вміст С02 при Р макс. (метан) % 7,2   7,2   7,2 5,7
Вміст С02 за Р хв (метан) % 3,0 3,0 3,0 3,0 3,0 3,0
Загуби в димоході під час робочого пальника % 10,26 8,15 5,89   5,89 5,98
ΔТ димових газів за Р номін. °С 87 62 110   110 83
Потери на кожух (котел усередині приміщення) % 2,04 4,45 1,01   1,01 3,92
Масова витрата димових газів (метан G20) г/с 15,21 14,98 14,2   14,2 16,7
Витрата за номінальної потужності: метан (G20) куб.м/год 1,32 1,27 2,67   2,70 2,59
бутан (G30) кг/год 0,99 0,95 1,98   2,01 1,93
пропан (G31) кг/год 0,97 0,93 1,96   1,98 1,90
Продуктивність гарячої води ГВС ΔТ 30 °C л/хв 11,1 10,3 10,8 12,5 12,1 13,3
Мінімальна витрата в контурі ГВС л/хв 3 3 3 3 3 3
Тиск ГВС хв.- макс. бар     0,5÷8,0   0,5÷8,0 0,5÷8,0
Максимальна температура в контурі ГВС °С     27   57 57
Мінімальна температура в контурі ГВС °С     35   35 35
Об'єм розширювального бака л 7 7 7 7 7 7
Максимальна місткість системи опалення л 100 100 100 100 100 100
Тиск у контурі опалення, хв.÷макс. бар 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0 0,5÷3,0
Максимальна температура в контурі опалення °С 83 83 83 83 83 83
Мінімальна температура в контурі опалення °С 35 35 35 35 35 35
Максимальний тиск газу в пальнику, метан (G20) мбар 11,9 12,4 11,9 12,4 11,9 12,4
Мінімальний тиск газу в пальнику, метан (G20) мбар 3,0 3,2 3,0 3,2 3,0 3,2
Максимальний тиск газу в пальнику, бутан (G30) мбар 26,4 27,1 26,4 27,1 26,4 27,1
Мінімальний тиск газу в пальнику, бутан (G30) мбар 6,8 7,2 6,8 7,2 6,8 7,2
Максимальний тиск газу в пальнику, пропан (G31) мбар 33,9 35 33,9 35 33,9 35
Мінімальний тиск газу в пальнику, пропан (G31) мбар 8,6 9,2 8,6 9,2 8,6 9,2
Діаметр підданого/зворотного трубопроводу в контурі опалення дюйм G 3/4
Діаметр входу/виходу трубопроводу ГВС дюйм G 1/2
Діаметр газового з'єднання дюйм G 1/2
Діаметр димоходу мм  -  130 - 130 - 130
Діаметр коаксіального димовідведення-повітряного забору мм 100/60 - 100/60 - 100/60 -
Діаметр роздільного димовідводу-повітряного забору мм 80/80 - 80/80 - 80/80 -
Напруга/ Частота електричного струму В/Гц  230/50
Споживана електрична потужність Вт 98 69 98 69 98 69
Плавкий запобіжник енергопостачання А 2 2 2 2 2 2
Клас електрозахисту   IPX4D
Довжина х висота х глибина мм 400x700x250
Вага котла нетто кг 25,0 22,5 25,0 22,5 25,0 22,5



Габарити та розташування з'єднань газового котла Delfis

G — подача газа (½"), M — подавання води в систему опалення, C — вихід ГВС (1⁄2"), F — подавання холодної води (1⁄2"), R — повернення з системи опалення (3⁄4").

Гідравлічна схема газового котла Delfis CTN xx AF



  1. Датчик температури санітарної води
  2. Модульований газовий клапан
  3. Датчик температури опалення
  4. Форсунка пальника
  5. Пальник
  6. Електрод розпалювання/визначення наявності полум'я
  7. Термостат безпеки
  8. Бітермічний теплообмінник
  9. Димоуловлювач
  10. Термостат димових парів
  11. Розширювальний бачок
  12. Повітровідвідник
  13. Циркуляційний насос
  14. Реле тиску води
  15. Запобіжний клапан 3 бари
  16. Кран подпитки
  17. Обмежувач витрати 10 л/хв
  18. Витрата холодної води
  19. Фільтр холодної води
  20. Датчик температури повернення з системи опалення

Гідравлічна схема газового котла Delfis CTFS xx AF

  1. Датчик температури санітарної води
  2. Модульований газовий клапан
  3. Датчик температури опалення
  4. Форсунка пальника
  5. Пальник
  6. Електрод розпалювання/визначення наявності полум'я
  7. Термостат безпеки
  8. Бітермічний теплообмінник
  9. Закрита камера згоряння
  10. Витяжний вентилятор
  11. Точка контролю тиску в димовідводі
  12. Запобіжна реле тиску контуру димовідведення
  13. Канал димовідведення й підведення повітря
  14. Точка контролю тиску контуру димовідведення
  15. Повітровідвідник
  16. Датчик температури повернення з системи опалення
  17. Розширювальний бачок
  18. Циркуляційний насос
  19. Кран подпитки
  20. Реле тиску води
  21. Запобіжний клапан 3 бари
  22. Обмежувач витрати 10 л/хв
  23. Витрата холодної води

Панель керування газового котла Delfis

  1. Регулятор температури ГВС від мінімальної 35 °C до максимальної 50 °C
  2. запити даних і підтвердження параметрів
  3. Вибір режиму роботи котла. ТЛЕТО — ЗИМA — ОТРИМАННЯ — ДЕЖУРНИЙ РЕЖИМ
  4. Розблокування котла
  5. РК-дисплей
  6. Регулятор температури води контуру опалення від 35 °C до 78 °C
  7. Манометр — показує тиск теплоносія в системі опалення.
